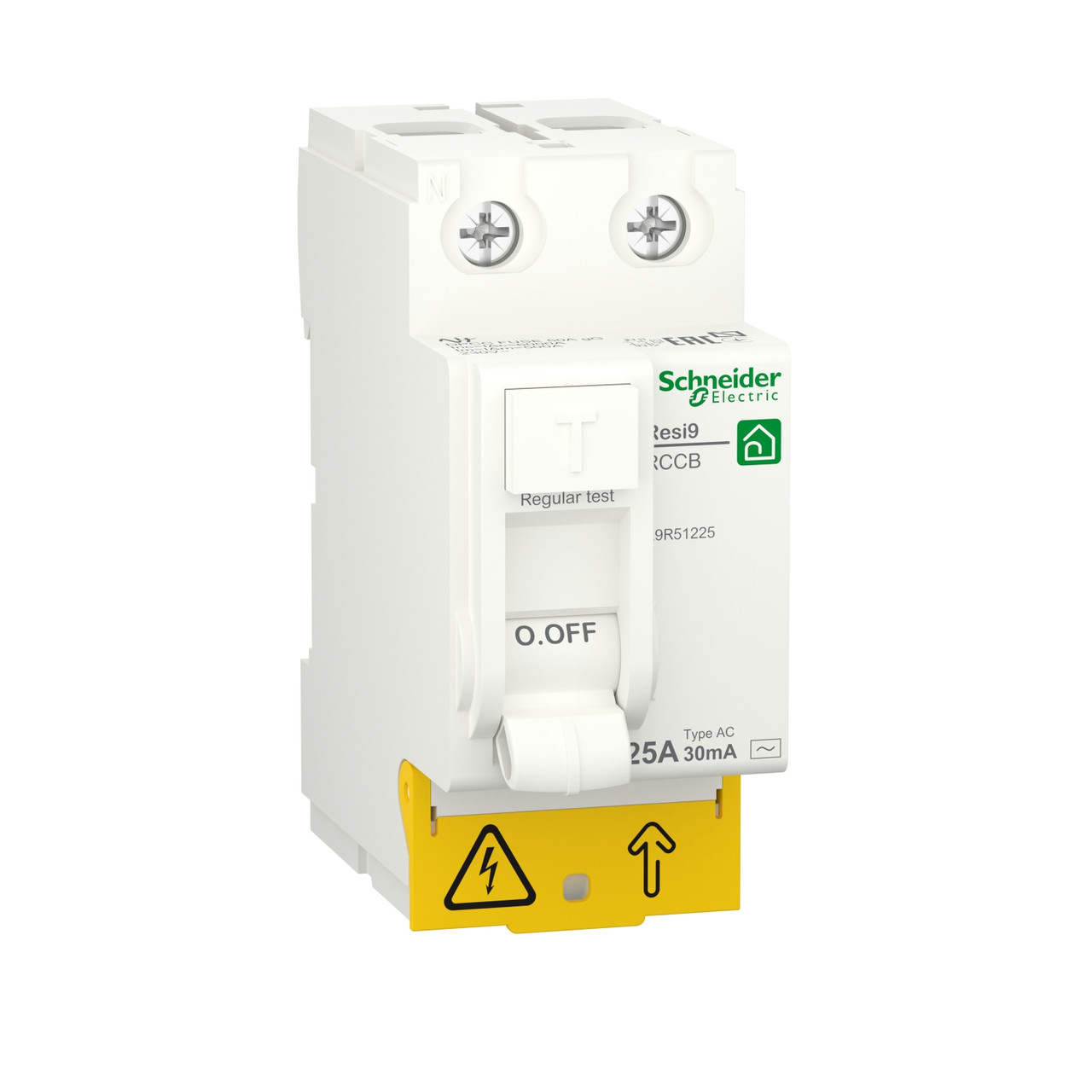

ПЗВ 25 А, 30 мА, 2р, Resi9 R9R51225 Шнайдер

Отримати консультацію, дізнатися наявність на складі та розмір персонального знижки можете в менеджера за телефонами:

+38(050)-979-18-89
+38(067)-979-18-89
+38(093)-979-18-89
+38(099)-393-50-90

Вимірюючи різницю сили струму між провідником під напругою й нульовим провідником, диференціальний вимикач навантаження (УЗВ) фактично виявляє струм, що протікає не по робочому нульовому провіднику, а, зокрема, через тіло людини. Якщо цей струм досягає зазначеного на пристрої порога, диференціальний вимикач навантаження вимикається впродовж декількох мілісекунд, запобігаючи таким чином тілесні ушкодження або важчі наслідки. Тілесні ушкодження стають серйозні, коли сила струму перевищує 40-50 мА впродовж однієї секунди. Теоретично, сила струму, що проходить через людське тіло, досягає 220 мА й більше, коли людина торкається провідника під напругою 230 В в умовах сухого середовища.

Функції ПЗВ:

• Захист від ураження електричним струмом у разі прямого контакту (у 30 мА пристроїв)
• Захист установок від пробою ізоляції (300 мА);
• Захист установок від пожежі (300 мА).

Характеристики ПЗВ Resi9 Schneider Electric

Номінальна напруга на полюс: 230 В, 50 Гц змінного струму
Номінальний струм: 25 А
Струм витоку: 30 мА
Тип: АС
Кількість полюсів: 2
Кількість займаних модулів у щиті: 2
Принцип спрацьовування: електромеханічний
Електрична зносостійкість: 10 000 циклів
Механічна зносостійкість: 20 000 циклів
Умовний номінальний струм короткого замикання з автоматичним вимикачем: рівний вимикач, що вимикає здатність автоматичного вимикача
Напруга ізоляції: 440 В змінного струму
Переріз під'єднуваного кабелю: див. таблицю нижче
Робоча температура: від -5 до +40 °C
Довжина зачищення дротів: 15 мм
Ступінь захисту IP: IP20 (відповідно до МЕК 60529)
Клас ізоляції: II
Підведення кабелів: зверху або знизу
Серия: Resi9
Виробник: Schneider Electric

Переріз дротів, що під'єднуються

Габаритні розміри 2-х і 4-х полюсних ПЗВ серії Resi9

Кріплення на 35 мм дин-рейку. Будь-яке положення встановлення
