ПЗВ 40 A, 30 мA, тип AC, 2р CDA240D Хагер

Отримати консультацію, дізнатися наявність на складі та розмір персонального знижки можете в менеджера за телефонами:

+380996579899

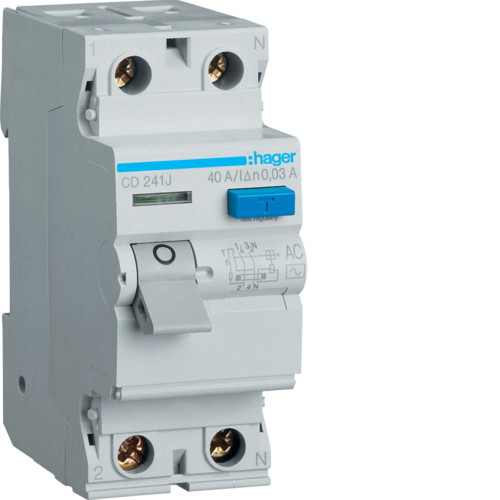

Зовнішній вигляд і опис основних особливостей пристроїв захисного вимкнення (УЗВ) Hager представлений на малюнку:

Двополюсне ПЗВ 40 А 30 мА, тип AC Hager CD241J забезпечує захист людини та тварин від ураження електричним струмом у разі прямого дотику до струмовідних частин електроустілки, що є під напругою, а також у разі непрямого дотику (наприклад до корпусу електроприладу) через пошкодження основної ізоляції струмовідних частин. ПЗВ, як і все модульне обладнання захисту Hager, виробляється на сучасному заводі в р. Оберній (Франція). Відповідність європейським стандартам: DIN EN 61008-1 VDE 0644 частина 10 + 11.

Ціна, купити ПЗВ 40 А 30 мА, тип AC Hager CD241J зі складу в Києві з доставкою в усі міста України (Дніпропетровськ, Донецьк, а також Харків, Львів, Одесу та ін.). Функція ПЗВ може бути інтегрована в автоматичний вимикач. У цьому разі отримуємо пристрій "2" — диференціальний автоматичний вимикач.

арактеристики ПЗВ 40 А Hager:

Номінальна напруга мережі: 230 В
Частота сети: 50 / 60 Гц
Номінальний струм пристрою: 40 А
Струм витоку: 30 мА
Кількість полюсів: 2
Цікаве місце на дин-рейці: 2 модулі (17,5 мм)
Тип: АC (реагує на змінний диф. струм витоку)
Артикул: CD241J
Виробник: Hager (Хагер, Німеччина)

Додаткові властивості ПЗВ Hager:

Переріз дротів: монолітних — до 25 мм кв, багатодротових — до 16 мм кв
Чутливість до імпульсного струму та стійкість до ударного струму до 250 А
Вимикальна здатність (з автоматичним вимикачем): 6000 А
Має захист від дотику до струмовідних частин
Експлуатаційна температура: -25 С... +45 С

Принцип дії ПЗВ показаний на малюнку:



I1 — струм на ВХОДИ споживача
I2 — струм на ВХОДІ споживача
Id - ток утечки
Ic — струм, що проходить через тіло людини під час торкання корпусу електроустановки, що розміщений під напругою
Rа — опір уземлення

Пристрій захисного вимкнення має магнітний ланцюг у формі кільцевого осердя. Навколо нього проходить ланцюг основного струму. Його вторинна обмотка живить реле. У разі прямого або непрямого торкання на стороні споживача виникає струм витоку та векторна рівновага порушується. За вимірювальним обмотуванням починає текти струм IΔr, який пропорціональний струму витоку. Реле спрацьовує і вимикає ділянку захищуваного ланцюга.

Установка УЗО. Рекомендації, де встановлювати ПЗВ, що захищати за допомогою ПЗВ, встановлення ПЗВ у квартирі, приватному будинку та котеджах зображені на малюнку.
Сфера застосування пристроїв захисного вимкнення відповідно до стандарту DIN VDE0100:

Ванні кімнати та душові — захист від струму витоку обов'язковий
Басейни (закриті та відкриті) — захист від струму витоку обов'язковий
Фонтани — захист від струму витоку обов'язковий
Вологі та сирі приміщення — захист від струму витоку обов'язковий
Житлові кімнати та приміщення — захист від струму витоку рекомендується
